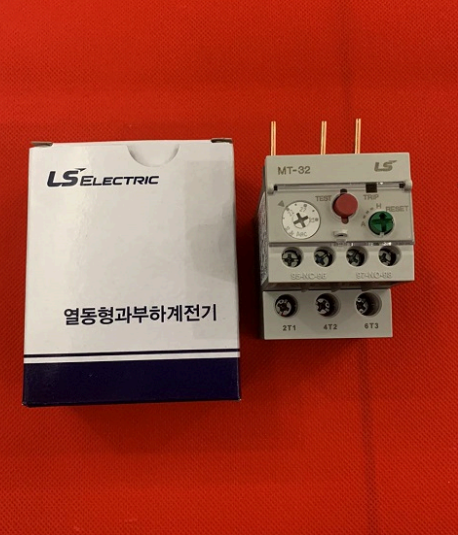

Rơ le nhiệt LS MT32(22-32A) là thiết bị bảo vệ động cơ do hãng LS (Hàn Quốc) sản xuất, có chức năng phát hiện và ngắt mạch khi xảy ra quá tải hoặc mất pha. Sản phẩm sử dụng cơ cấu lưỡng kim tại ba cực giúp phản ứng chính xác với sự thay đổi dòng điện, đảm bảo an toàn cho hệ thống. MT32 thường được lắp kèm với các dòng khởi động từ LS như MC9b đến MC40a.
1. Đặc điểm kỹ thuật chính của rơ le nhiệt LS MT32(22-32A)
Chức năng bảo vệ: Ngăn ngừa hư hỏng động cơ do quá tải và hiện tượng mất pha.
Dải dòng điều chỉnh: Linh hoạt với nhiều mức lựa chọn, phổ biến từ 0.63A đến 40A (tùy model).
Khả năng tương thích: Thiết kế tối ưu để kết hợp trực tiếp với contactor LS dòng MC9b, MC12b, MC18b, MC22b, MC32a và MC40a.
Chế độ reset: Hỗ trợ cả hai hình thức khôi phục – tự động (Auto) và thủ công (Manual).
Cấu tạo: Trang bị tiếp điểm thường đóng (NC), tiếp điểm thường mở (NO) cùng cơ chế báo trạng thái khi xảy ra sự cố (Trip).
2. Thông số kỹ thuật MT32:
|
Mã sản phẩm: |
MT32 |
|
Số cực: |
3 |
|
Dải điều chỉnh: |
22-32A |
|
Điện áp hoạt động: |
690V |
|
Điện áp thử nghiệm xung (Uimp): |
6kV |
|
Chức năng: |
Bảo vệ quá tải cho động cơ |
|
Dùng cho contactor: |
MC-9b, MC-12b, MC-18b, MC-22b, MC-32a, MC-40a |
|
Cách lắp: |
Lắp trực tiếp vào contactor |
|
Tiêu chuẩn: |
IEC 60529 |
|
Xuất xứ: |
LS Hàn Quốc |
3. Bảng chọn mã MT32
4. Nguyên lý hoạt động của rơ le nhiệt
Rơ le nhiệt hoạt động dựa trên hiện tượng giãn nở khác nhau của hai kim loại. Bên trong thiết bị là một phiến lưỡng kim được ghép từ hai vật liệu có hệ số giãn nở nhiệt không giống nhau (thường là đồng thau và thép hợp kim). Hai lớp kim loại này được liên kết chặt bằng phương pháp hàn hoặc cán nhiệt.
Khi dòng điện chạy qua tăng lên, nhiệt lượng sinh ra làm phiến lưỡng kim nóng lên và bị cong về phía kim loại có độ giãn nở thấp hơn. Sự biến dạng này sẽ tác động lên cơ cấu tiếp điểm, từ đó kích hoạt việc ngắt mạch để bảo vệ thiết bị.
Độ cong của phiến lưỡng kim phụ thuộc vào thiết kế:
- Tấm dài và mỏng: cho độ uốn cong lớn, phản ứng nhạy hơn.
- Tấm dày và ngắn: tạo lực tác động mạnh hơn lên cơ cấu ngắt.
Nhờ nguyên lý này, rơ le nhiệt có thể phát hiện chính xác tình trạng quá tải và thực hiện bảo vệ động cơ một cách hiệu quả.
5. Kích thước sản phẩm MT32:
6. Ứng dụng Rơ le nhiệt
Sản phẩm được sử dụng trong hệ thống điện công nghiệp. Sản phẩm ứng dụng rộng rãi để bảo vệ máy bơm, quạt gió, băng tải, máy nén khí, thang máy và hệ thống chiếu sáng, giúp nâng cao độ bền hệ thống
